螺紋是機械工程中常見的幾何特征之一，它是一種在固體外表面或內表面的界面上，有均勻螺紋凸起的形狀。螺紋應用廣泛 ，有基于切削加工的車削、銑削、攻螺紋與套螺紋、螺紋磨削\螺紋研磨等。 今天，我們就來講講11種螺紋類型。

 一 、國際公制標準螺紋

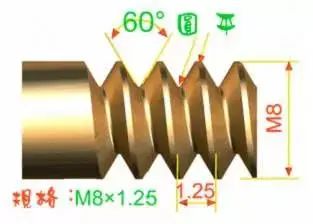

我國國家標準 CNS 采用之螺紋。牙頂為平面，易于車削，牙底則為圓弧形，以增加螺紋強度。螺紋角為60度，規格以M表示。

公制螺紋可分粗牙及細牙二種。表示法如 M8x1.25。(M：代號、8：公 稱直徑、1.25：螺距)。

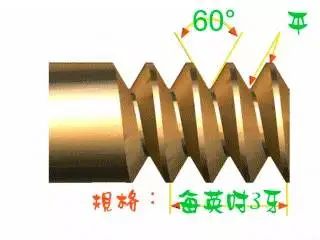

二 、美國標準螺紋

螺紋頂部與根部皆為平面，強度較佳。螺紋角亦為 60 度，規格以每英寸有幾牙表示。

此種螺紋可分為粗牙(NC)；細牙(NF)；特細牙(NEF)三級。表示法如 1/2-10NC。(1/2：外徑；10：每寸牙數；NC代號)。

三、統一標準螺紋

由美國、英國、加拿大三國共同制訂，為目前常用之英制螺紋。螺紋角亦為 60 度，規格以每英寸有幾牙表示。

此種螺紋可分為：

粗牙(UNC)；

細牙(UNF)；

特細牙(UNEF)。

表示法如 1/2-10UNC。(1/2：外徑；10：每寸牙數；UNC 代號)

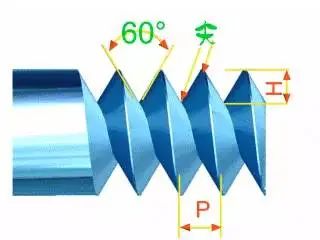

四、V形螺紋

頂部與根部均成尖狀，強度較弱，亦壞不常使用。螺紋角為 60 度。

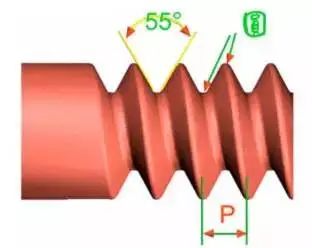

五、惠式螺紋

英國國家標準采用之螺紋。螺紋角為 55 度，表示符號為“W”。適用于滾壓法制造。

表示法如 W1/2-10。(1/2：外徑；10：每寸牙數；W 代號)。

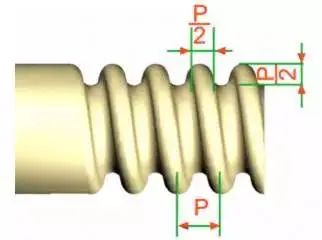

六、圓螺紋

為德國DIN所定之標準螺紋。適用于燈泡、橡皮管之連接 ，表示符號為“Rd".

七、管用螺紋

為防止泄漏用的螺紋，經常用于氣體或液體之管件連結。

螺紋角為 55 度，可分為直管螺紋代號為：

”P.S.、N.P.S.”；

斜管螺紋代號為“N.P.T.”，其錐度為 1：16，即每尺 3/4 寸。

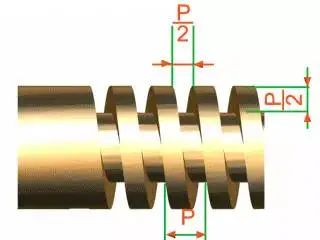

八、方螺紋

傳動效率大，僅次于滾珠螺紋，而磨損后無法用螺帽調整，為其缺點。一般用于虎鉗之螺桿及起重機之螺紋。

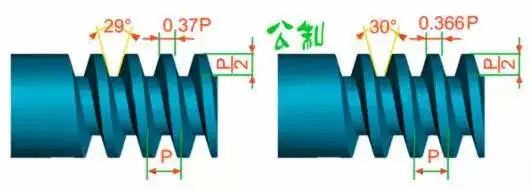

九、梯形螺紋

梯形螺紋又稱愛克姆螺紋。傳動效率較方螺紋稍小，但磨損后可用螺帽調 整。公制之螺紋角為 30 度、英制之螺紋角為 29 度。一般用于車床之導螺桿。表示符號為“Tr”。

十、鋸齒形螺紋

又稱斜方螺紋，只適于單方向傳動。如螺旋千斤頂、加壓機等。表示符號為”Bu”。

十一、 滾珠形螺紋

為傳動效率最好之螺紋，其制造困難，成本極高，乃用于精密之機械上。如數控工具機之導螺桿。

英制螺栓之表示法：

LH 2N 5/8 × 3 - 13 UNC━ 2A

(1)LH 為左螺紋 (RH 為右螺紋，可省略) 。

(2)2N 雙線螺紋。

(3)5/8 英制螺紋，外徑 5/8 ”。

(4)3 螺栓長度 3” 。

(5)13 螺紋每寸牙數 13 牙。

(6)UNC 統一標準螺紋粗牙。

(7)2 級配合，外螺紋(3：緊配合；２：中配合；1：松配合) A:外螺 紋(可省略) B:內螺紋。

英制螺紋：英制螺紋之大小，通常以螺紋上每寸長度有若干螺紋數表示，簡稱為「每寸牙數」，恰等于螺距之倒數。例如每寸 8 牙之螺紋，其螺距為 1/8 寸。

英制螺紋之表示法如下：
