彈簧的用途很廣，屬于常用件。它主要用于減震、夾緊、儲存能量和測力等方面。彈簧的的結構形式很多，其中圓柱螺旋壓縮彈簧較為常用。 今天，法士威就給大家介紹一下圓柱螺旋壓縮彈簧的畫法和尺寸計算。

一、 彈簧的基本參數

1、彈簧絲直徑d：制造彈簧的鋼絲直徑。

2、彈簧外徑D2：彈簧的最大外徑。

3、彈簧內徑D1：彈簧的最小外徑。

4、彈簧中徑D：彈簧的平均直徑。它們的計算公式為：D=(D2+D1)÷2=D1+d=D2-d

5、節距t：除支撐圈外，彈簧相鄰兩圈對應點在中徑上的軸向距離成為節距，用t表示。

6、有效圈數n：彈簧能保持相同節距的圈數。

7、支撐圈數n2：為了使彈簧在工作時受力均勻，保證軸線垂直端面、制造 時， 常將彈簧兩端并緊。并緊的圈數僅起支撐作用，稱為支撐圈。一般有1.5d、2d、2.5d，常用的是2d。

8、總?cè)?shù)n1: 有效圈數與支撐圈的和。即n1=n+n2.

9、自由高H0：彈簧在未受外力作用下的高度。由下式計算：H0=nt+(n2-0.5)d=nt+1.5d (n2=2時)

10、彈簧展開長度L：繞制彈簧時所需鋼絲的長度。L≈n1 (ЛD2)2+n2 (壓簧) L=ЛD2 n+鉤部展開長度(拉簧)

11、螺旋方向：有左右旋之分，常用右旋，圖紙沒注明的一般用右旋。

12、彈簧旋繞比：中徑D與鋼絲直徑d之比。

二、圓柱螺旋壓縮彈簧的畫法

1.圓柱螺旋壓縮彈簧的要素

簧絲直徑d；彈簧外徑D；彈簧內徑D1=D-2d；彈簧中徑D2；節距t；有效圈數n；支承圈數n2；總?cè)?shù)n1=n+n2自由高度H0=nt+(n2-0.5d)；旋向：右旋(或左旋)。

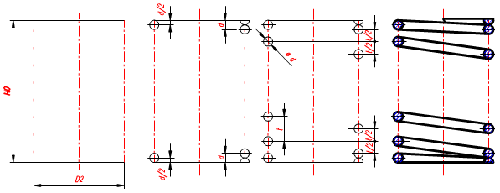

圓柱螺旋壓縮彈簧的畫法

注意：

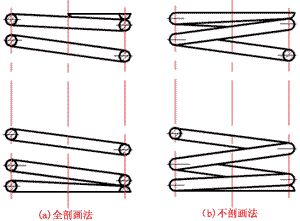

(1) 圓柱螺旋壓縮彈簧可以采用全剖(圖a)和不剖(圖b)畫法。

(2) 有效圈數在四圈以上時，允許省略螺旋彈簧的中間部分不畫，且省略后可適當縮短圖形長度。

(3) 螺旋彈簧有左、右旋向之分，在圖樣上，螺旋彈簧均可畫成右旋，但左旋彈簧不論畫成左旋或右旋，均應注出旋向"左"字。

三、裝配圖中螺旋彈簧的規定畫法

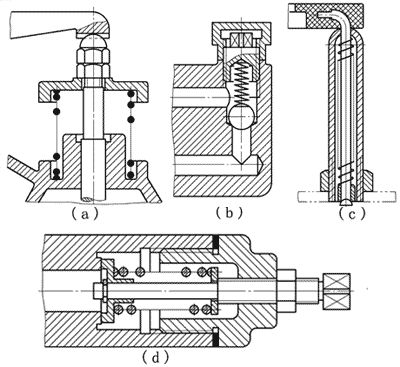

1. 裝配圖中螺旋彈簧被剖切時，若型材直徑(或厚度)在圖形上等于或小于2mm時，剖面可涂黑表示(圖a);亦可按示意圖的形式繪制(圖b、c)。

2. 裝配圖中，彈簧中間各圈采用省略畫法后，被彈簧擋住的結構一般不畫(圖d)。
